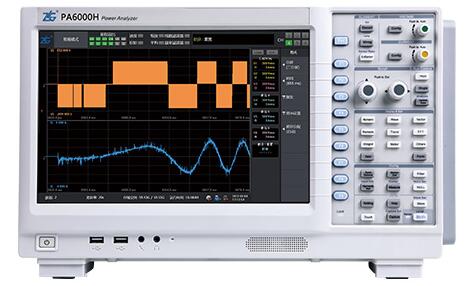

PA6000H功能特性
0.01% 功率测量精度
PA6000H功率分析仪采用了嵌入式领域先进的设计平台架构，从前端的模拟电路设计，到DSP与FPGA的高速运算处理电路设计，最后到工业级X86的控制技术，每一部分我们都做了最优化处理，最终使PA6000H达到了0.01%的功率测量精度。(PA3000功率分析仪为0.1%)

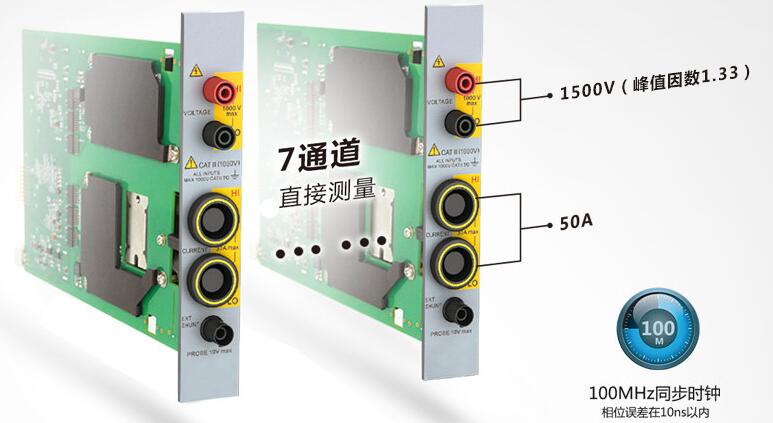

1500V(峰值因数1.33)，7通道直接测量
PA6000H功率分析仪采用了高稳定度温度补偿的100MHz同步时钟，避免了温漂带来的测量误差，使每个通道的相位误差都在10ns以内，保证了有功功率及功率因数测量精度。

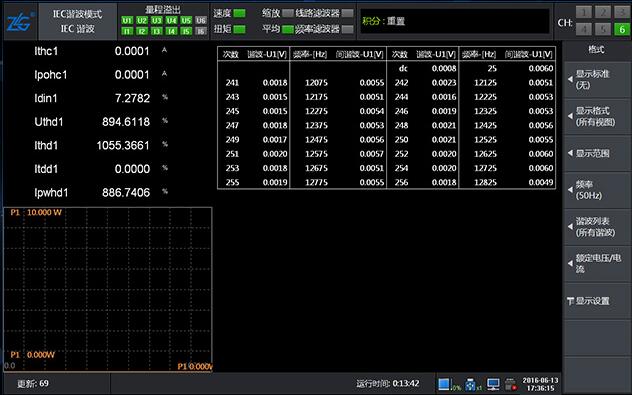

500次谐波测量
PA6000H功率分析仪带宽为DC/0.1Hz‐1MHz，由于采用了PLL源倍频技术，可实现速度更快、动态范围更广的谐波测量，在谐波模式下可实现对电压、电流基波、功率、相位、谐波成分和总谐波失真因数(THD)的准确测试。
光伏与风电行业低电压穿越(LVRT)测试
PA6000H功率分析仪配合自带的PAM软件，不仅可以完美解决光伏行业的低电压穿越测试问题，更是独家加入了风电行业的低电压穿越测试功能，可以帮助风电行业用户自主的对风电换流器进行低电压穿越测试。

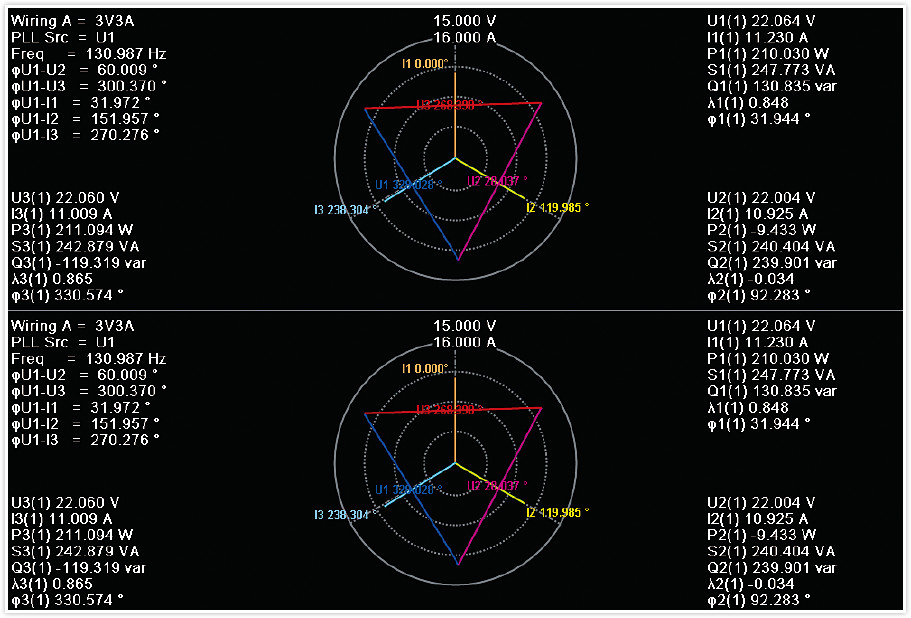

双矢量图分析
PA6000H功率分析仪可同时测量并显示变频器输入三相与输出三相的矢量图，可对输入、输出各相间的相角关系进行分析，准确评估出输入信号对输出信号的角差影响。

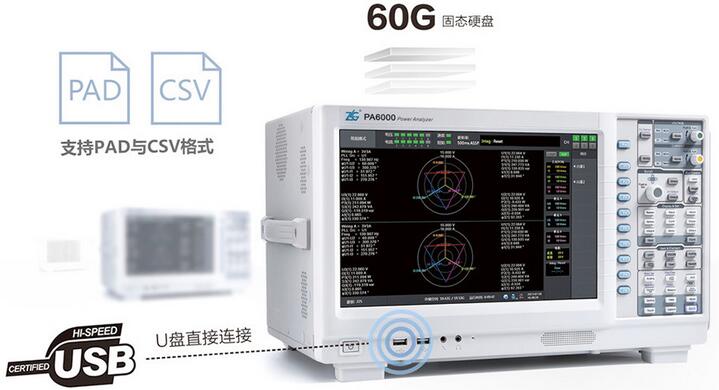

60G 数据存储与优秀的数据格式分析
PA6000H功率分析仪拥有高达60G的固态硬盘可以海量存储数据，用户更可以直接连接U盘将想要的数据全部储存，PAD与CSV格式多样支持、存储时间随意控制，让存储再也不是难题。
PA6000H 行业应用
检测认证实验室
光伏风电行业
变频器、电机行业
电动汽车行业
充电桩行业
机器人行业
电源行业
变压器行业
PA6000H技术参数
| PA6000H | ||
| 基本功率精度 | 0.01%读数+0.03%量程 | |
| 带宽 | 0.1Hz~2MHz | |
| 分采样率 | 2MS/s | |
| 输入单元数 |
7通道 其中可任意选配电机板卡 | |
| 电压量程 |
1.5V、3V、6V、 10V、15V、30V、 60V、100V、150V、 300V、600V、1000V、1500V（峰值因数1.33） | |
| 电流量程 | 直接输入 | 5A:10mA、20mA、50mA、100mA、200mA、500mA、1A、2A、5A |
| 50A:1A、2A、5A、10A、20A、50A | ||
| 外部传感器输入 | 50mV、100mV、200mV、500mV、1V、2V、5V、10V | |
| 电压输入阻抗 |
输入电阻：5MΩ 输入电容：10pF | |
| 电流输入阻抗 |
5A:输入电阻：100mΩ 输入电感：0.07μH | |
|
50A：输入电阻：5mΩ 输入电感：0.07μH | ||
| 电压、电流精度保证范围 | 1%-130% | |
| 谐波测量 | 500次 | |
| 多电机板卡支持 | 支持 | |
| 显示器 | 12.1寸彩色液晶 | |
| 数据更新率 | 10ms、50ms、100ms、250ms、500ms、1s、 2s、5s、10s、20s、自定义。 | |
| 接口 | GPIB、1000Mbit LAN、RS-232、USB2.0 High Speed Device、USB2.0 High Speed Host、U盘 | |
